Pamplona, España

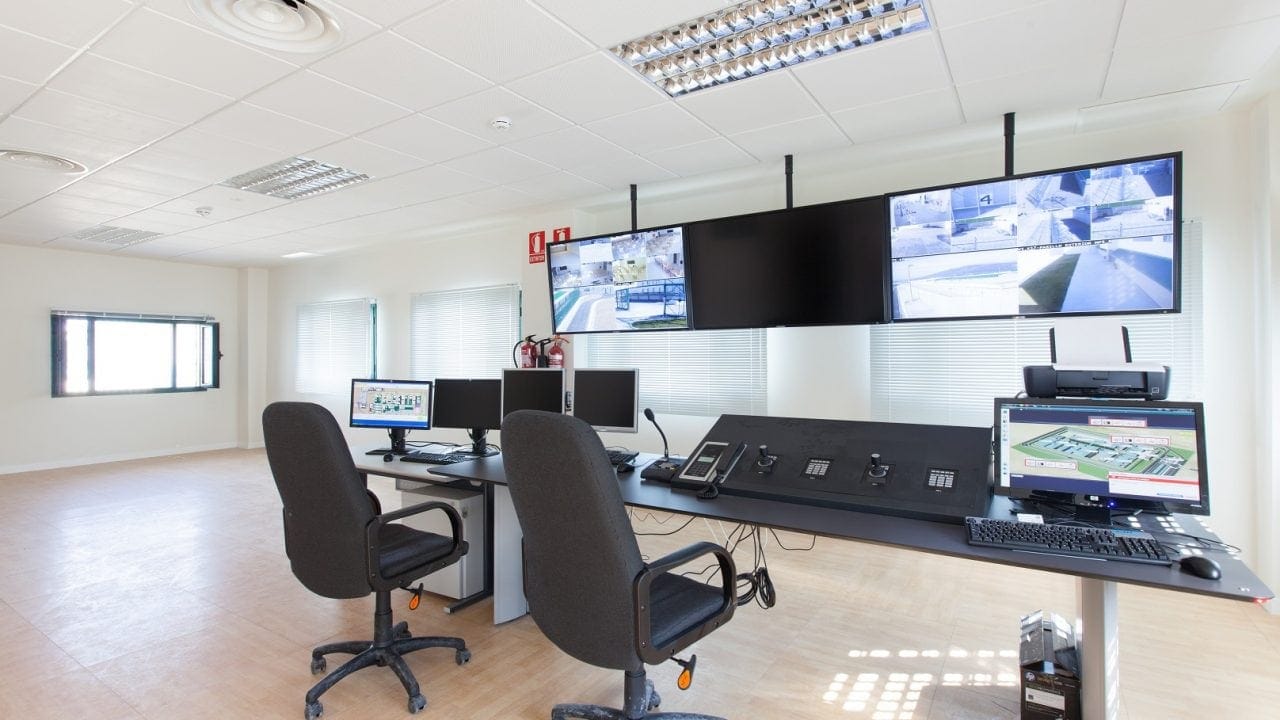

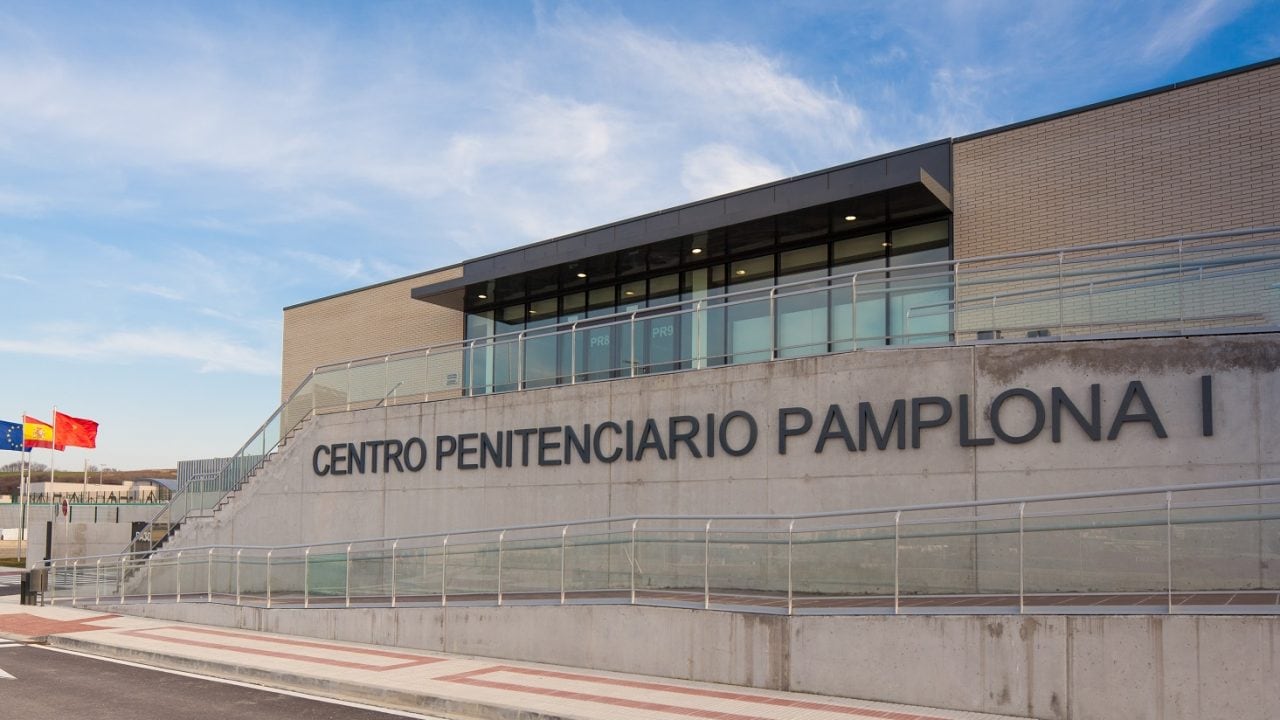

Los trabajos realizados consistieron en la ejecución de las instalaciones eléctricas y mecánicas del Centro Penitenciario y Centro de Inserción Social (NORTE II) en Pamplona, Navarra.
Los trabajos realizados consistieron en la ejecución de las instalaciones eléctricas (baja tensión, media tensión y microcogeneración) y mecánicas (climatización, fontanería, extinción de incendios, gasóleo, gas y aire comprimido) del Centro Penitenciario y Centro de Inserción Social (NORTE II) en Pamplona, Navarra.

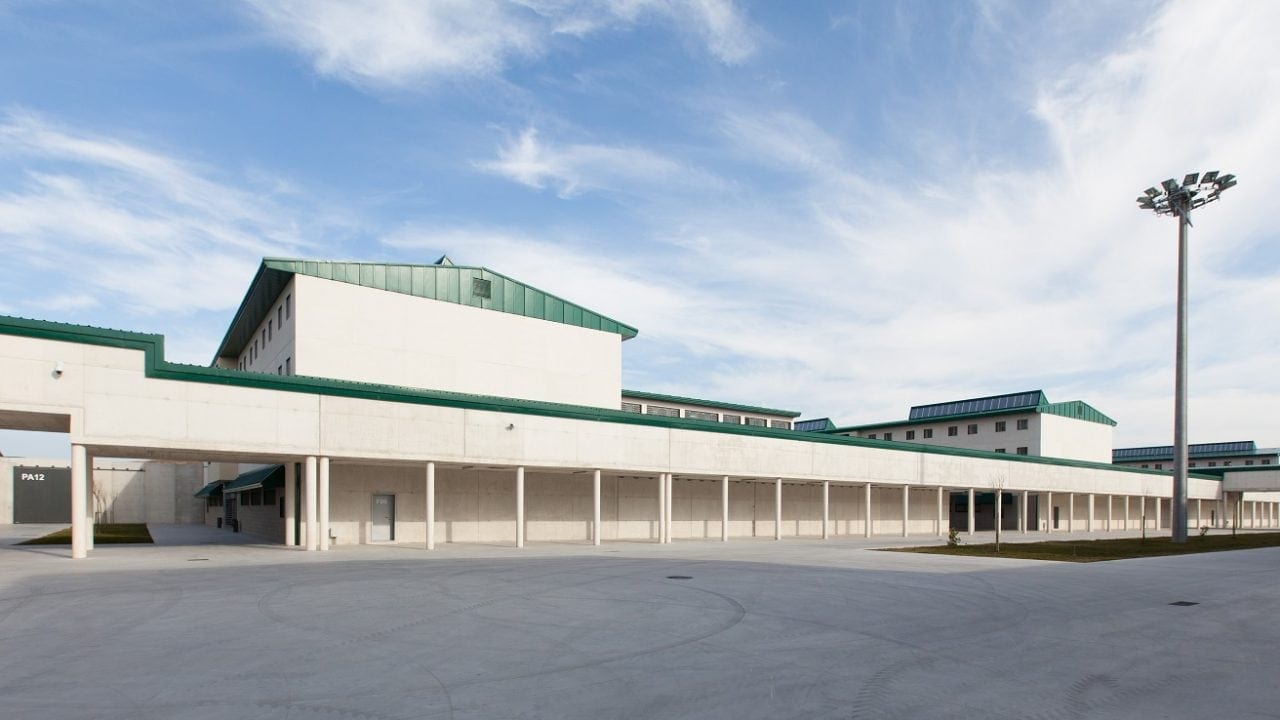

El Centro Penitenciario ocupa una superficie de 63.459,28 m2 construidos dentro de una parcela de 139.041,34 m2

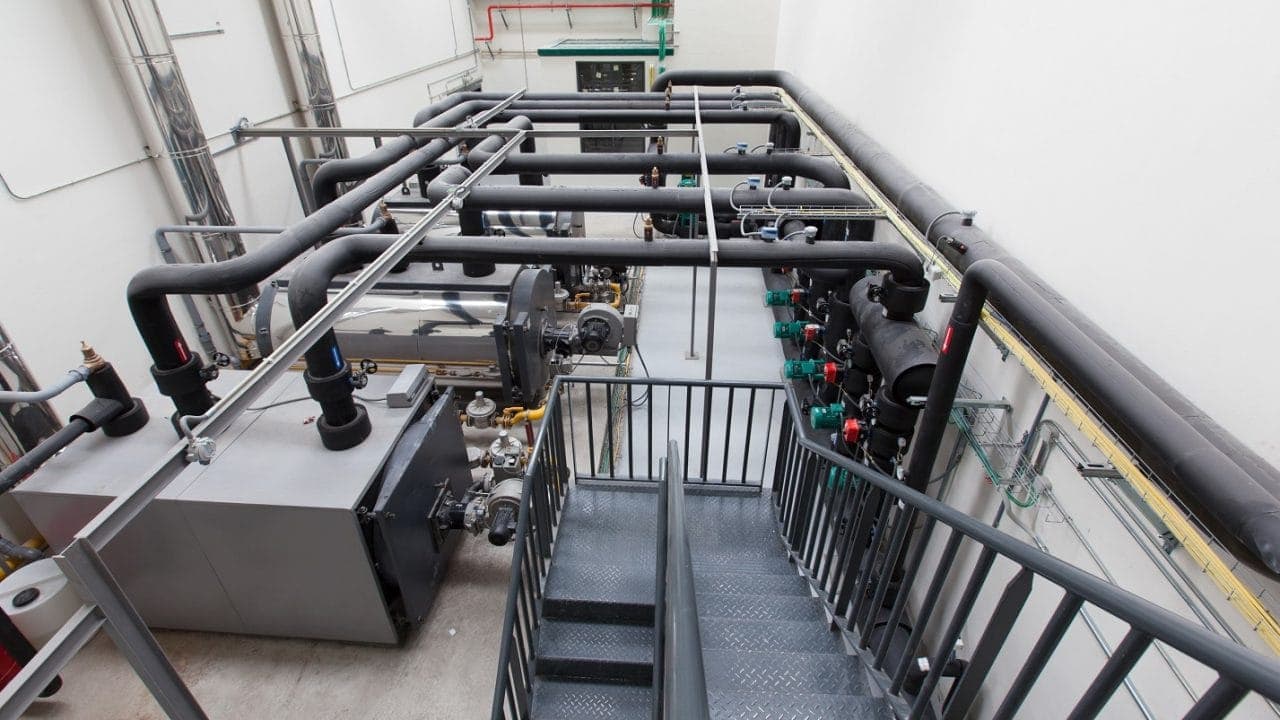

La producción de agua caliente se realiza en una central térmica centralizada situada en CI, con 3 calderas de baja temperatura y un total de 4.500 kW. El CIS se trata de manera independiente con 3 calderas y un total de 390 kW.

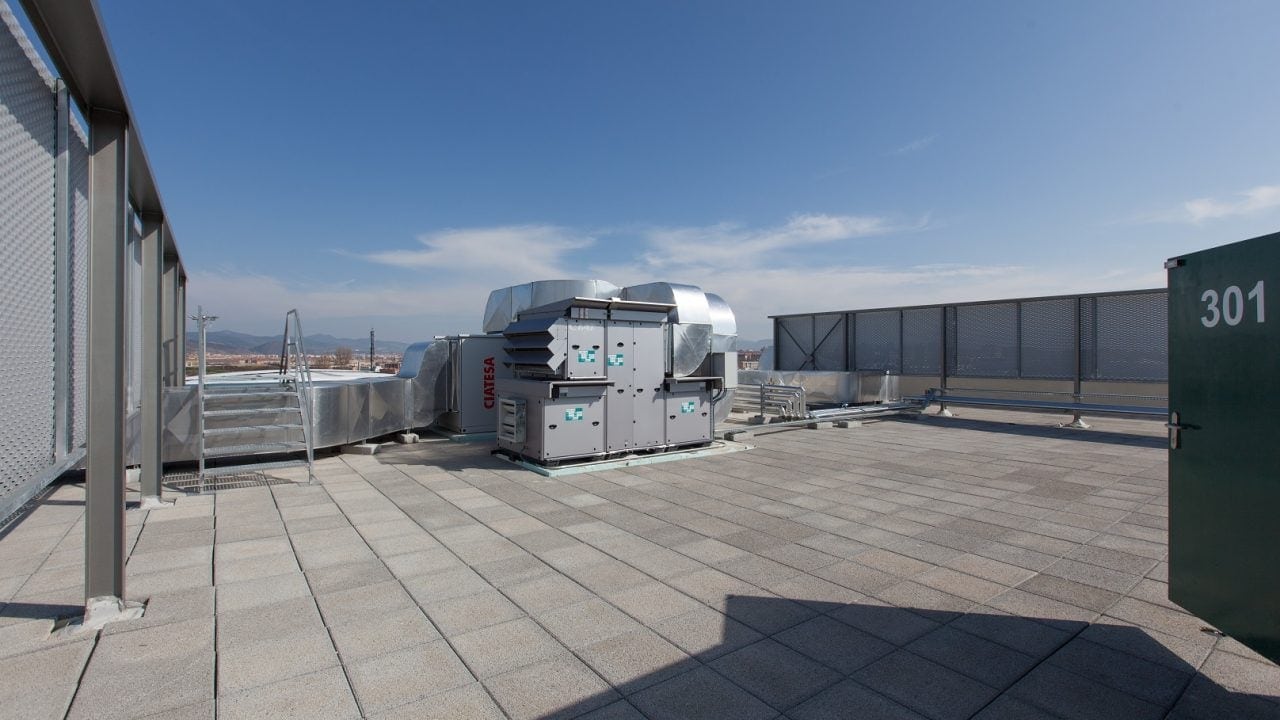

El agua fría de climatización se produce en cada uno de los edificios que lo precisen mediante enfriadoras de condensación por aire y equipos autónomos. La potencia total de frío instalada es de 1.260 kW.

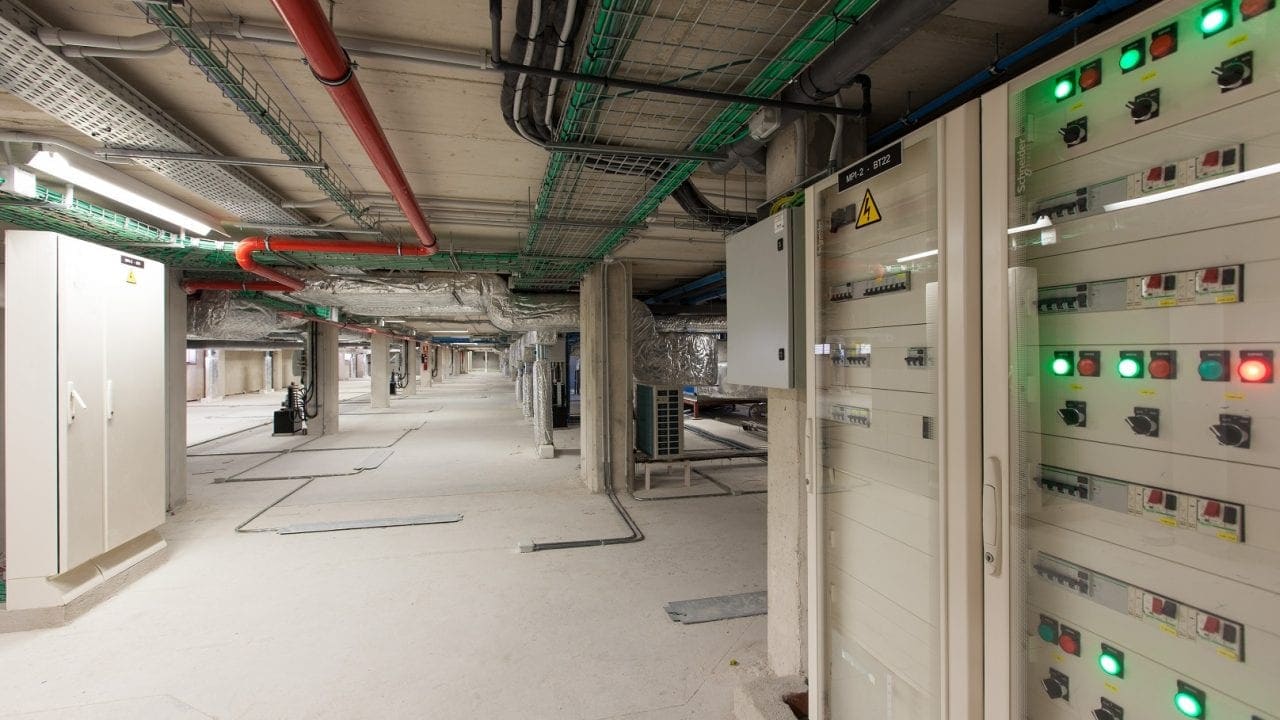

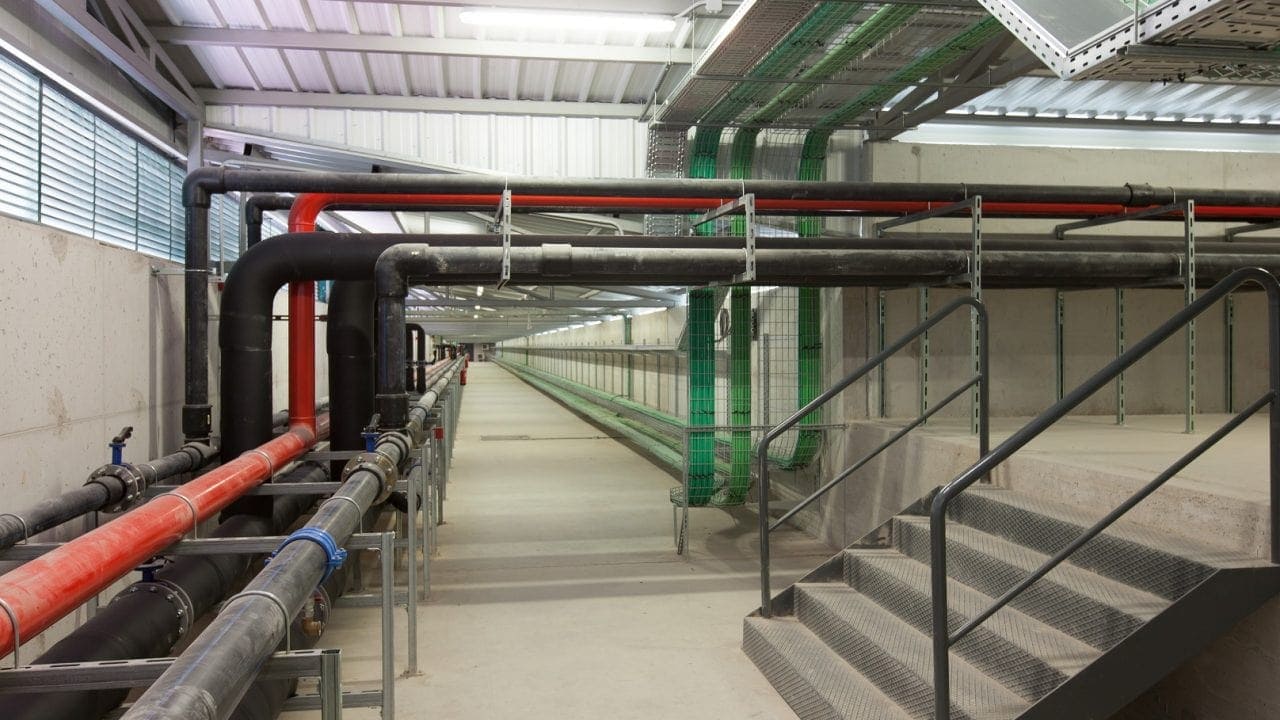

El agua caliente se distribuye a través de la galería de instalaciones hasta los distintos edificios y desde allí a cada uno de los elementos terminales (fancoils o climatizadores). Cada edificio tiene sus subcentrales de ACS con depósitos de acumulación de acero inoxidable. La distribución en el interior de cada edificio se realiza en PPR.
La distribución de agua de fontanería se hace desde los grupos de presión situados en CI (agua general: 120 m3/h y 60 mca y fluxores: 100 m3/h y 60 mca) y CIS (24 m3/h y 40 mca) y reparte por galería de instalaciones a cada uno de los edificios.
La red de distribución de agua de incendios parte del grupo de presión de incendios situado en CI (150 m3/h y 75 mca). El CIS se abastece de forma independiente mediante un grupo de presión de 72 m3/h y 75 mca. En zona de presos, por seguridad, las BIEs se deben ubicar en puntos de control de funcionarios, teniendo que ser, en algunos casos, de ejecución especial, de 30, 40 o 50 metros de longitud.
El suministro eléctrico se realiza en MT (13,2 kV) y dentro del Centro Penitenciario existen 3 centros de transformación. CI con 4 trafos de 630 kVA, CA con 1 trafo de 630 kVA y CIS con 3 trafos de 250 kVA.
Como suministro complementario se dispone de 2 grupos electrógenos de 1.000 kVA en CI, 1 de 630 kVA en CA y 1 de 200 kVA en CIS.
